Термодиффузионное цинкование – надежная защита от коррозии

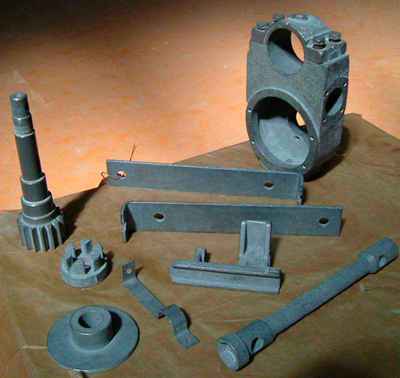

Выбор метода и способа оцинкования поверхности зависит от определенного комплекса свойств получаемых покрытий, а также от конфигурации обрабатываемых изделий.
Сегодня особо актуальна проблема экологичности используемых материалов и технологий, поэтому специалисты рассматривают возможность полной или частичной замены гальванического и «горячего» методов альтернативными, например шерардизацией или термодиффузионным цинкованием.
Основными эксплуатационными характеристиками защитных по-крытий являются антикоррозионные свойства, устойчивость к абразивному износу и высокая степень сцепления покрытия с подложкой (поверхностью обрабатываемого изделия). Фактором, от которого зависят получаемые свойства, является строение покрытия. Защитные цинковые покрытия можно разделить на две группы: диффузионные и недиффузионные.
Диффузионные цинковые покрытия по сравнению с гальваническими и металлизационными имеют более прочную (диффузионную) связь с защищаемым металлом, а постепенное изменение концентрации цинка по толщине покрытия обусловливает менее резкое изменение его свойств. Более высокая по сравнению с гальваническими и металлизационными цинковыми покрытиями твердость диффузионных цинковых покрытий обеспечивает им достаточно высокую сопротивляемость абразивному износу.
В ходе проведения сравнительных испытаний коррозионной стойкости цинковых покрытий на стальных изделиях ОХСП «Институт сварки и защитных покрытий» (ОХП «ИСЗП») было установлено следующее:
• термодиффузионно оцинкованные штуцер и соединительный элемент по результатам испытаний соответствуют требовани-ям ГОСТ 9.308. На поверхности образцов выявлен белый налет, типичный для коррозии (окисления) цинкового покрытия в начальной стадии;
• соединительный гальванически оцинкованный патрубок испытания не выдержал: на 50% площади поверхности цинковое покрытие отслоилось, на сварном соединении и на теле изделия появилась коррозия, на внутренней поверхности патрубка видна активная коррозия основного металла.
По результатам сравнительных испытаний установлено, что по коррозионной стойкости лучшими из представленных образцов являются детали с термодиффузионным и «горячим» цинковыми покрытиями. Удовлетворительными антикоррозионными свойствами обладают детали с механически нанесенным покрытием. По степени коррозии основного металла низкими антикоррозионными свойствами отличаются детали с гальванически нанесенным покрытием. Не прошедшим испытание считается образец с химическим никелированием.
По материалам доклада Л. А. Астрейко (ОХП ИСЗП ГНУ ИПМ
