Особенности работы блоков питания при высоких нагрузках

Источник на 24 В год работал без нареканий, а потом начал отключаться по утрам, ровно в момент запуска линии. Знакомо? Чаще причина не в браке, а в режиме на пределе: устройство месяцами тянет ток у самого номинала. Инженеры промаир.by сталкиваются с такими обращениями постоянно, и закономерность одна. Перегруженный преобразователь греется сильнее, изнашивается быстрее и подводит в самый неудобный момент.

Что считается высокой нагрузкой

Высокая нагрузка начинается там, где выходной ток подбирается к паспортному значению или коротко превышает его. В этой зоне резко растут потери, нагрев и просадка напряжения. Грубо говоря, это всё, что выше 80% номинала, плюс пики при пуске.

На бумаге номинал дан для тепличных условий: +25 °C и стабильная сеть. Реальный шкаф живёт иначе. Летом внутри набирается +50 °C, рядом греются частотники, и паспортные 10 А превращаются в рабочие 7-8 А. Цифра на корпусе и доступный ток заметно расходятся.

Возьмём конвейер пищевого цеха. Днём при +24 °C блок на 240 Вт держит нагрузку с двойным запасом. К июлю кондиционер сдаёт, температура растёт, и тот же источник тянет уже на 85% мощности. Хватит лишнего датчика, чтобы пик при старте выбил его в отсечку.

Важна не только величина тока, но и его характер. Постоянные 90% и редкие всплески до 130% бьют по источнику по-разному: первое медленно убивает теплом, второе проверяет на прочность схему ограничения. Подход к выбору блока в каждом случае разный.

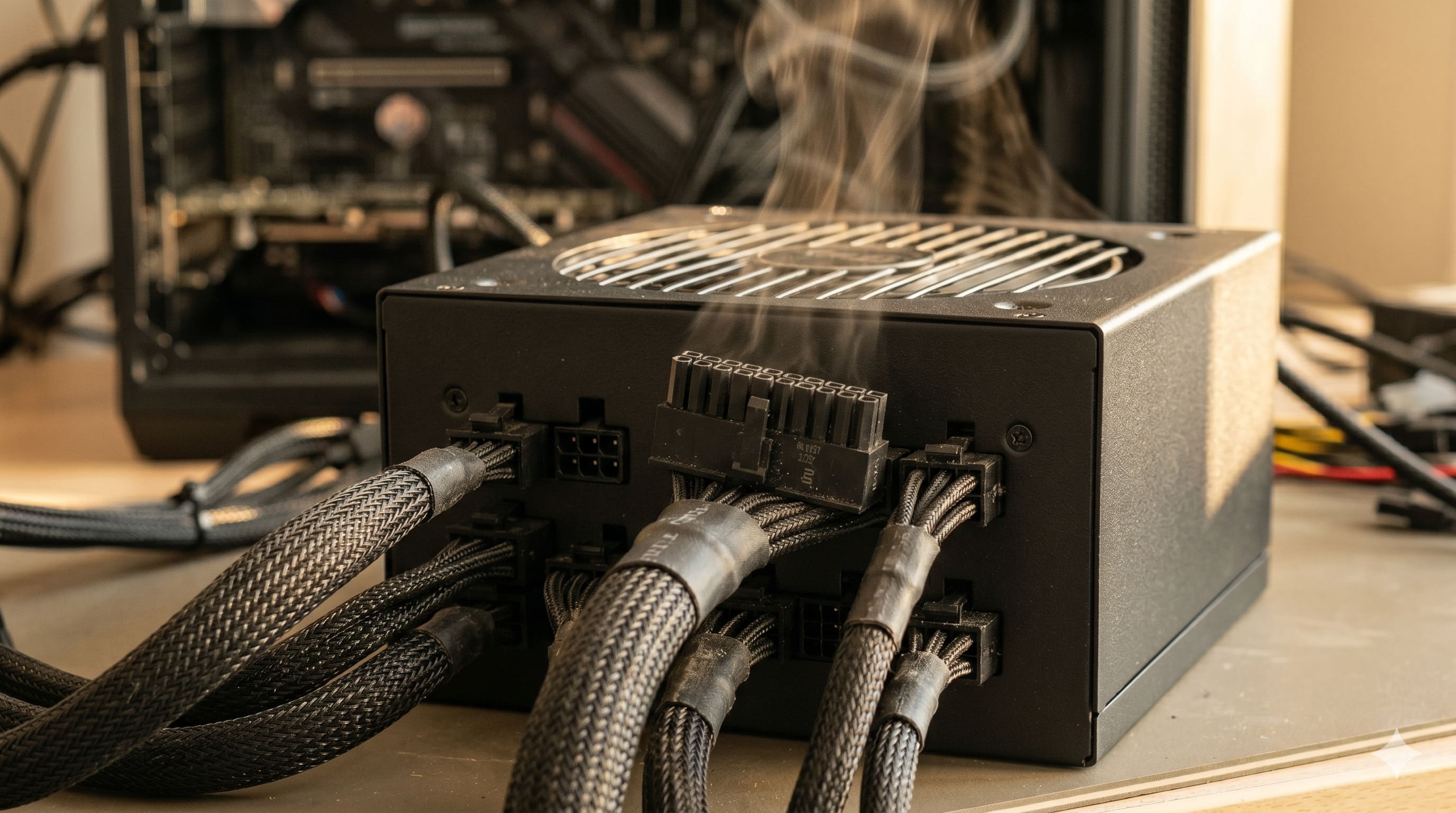

Почему растёт температура и чем это грозит

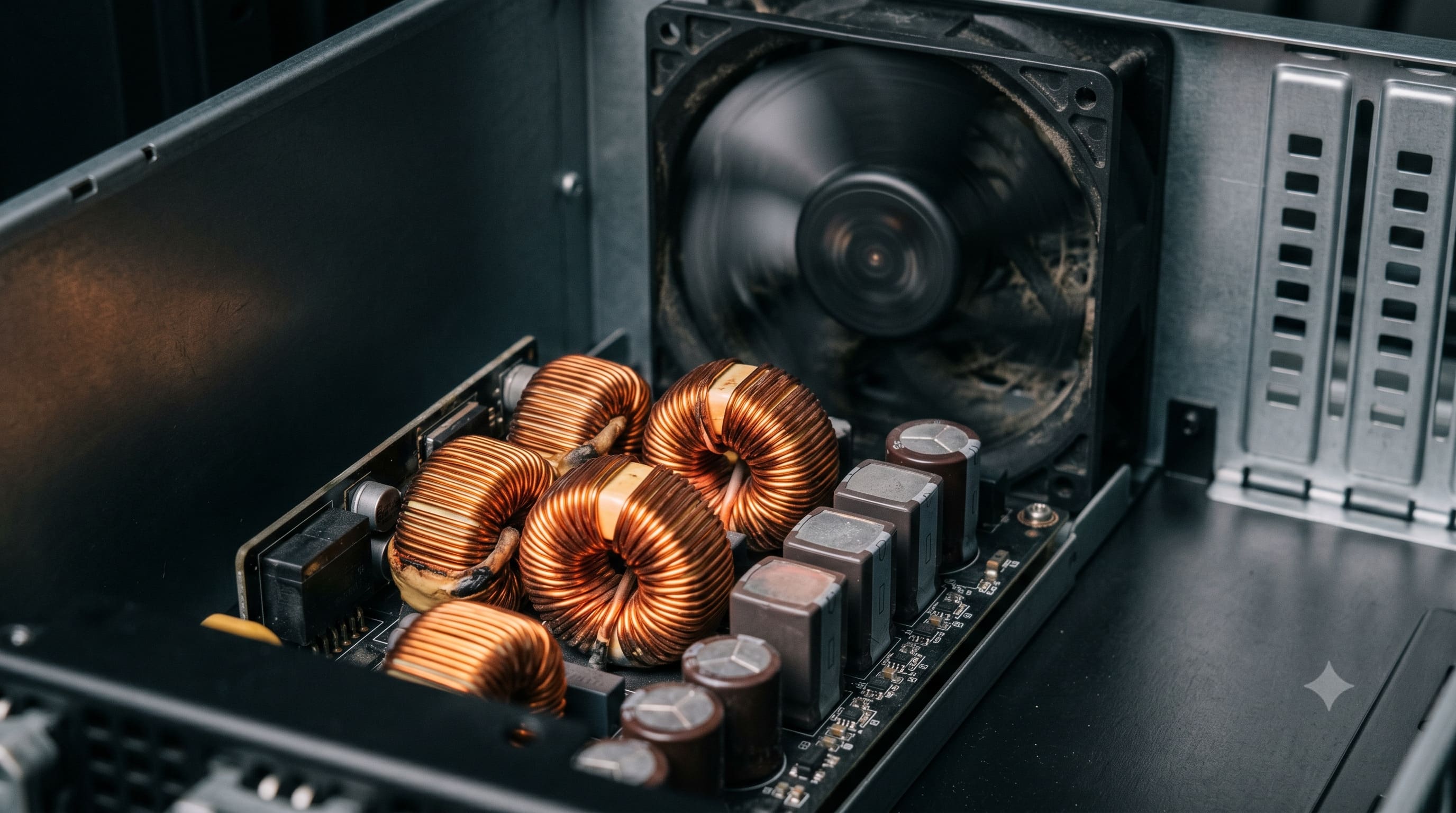

Каждый потерянный ватт выходит наружу теплом прямо внутри закрытого корпуса. Чем выше ток, тем сильнее греются ключи, дроссель и дорожки. Нагрев здесь не побочный эффект, а главный враг ресурса.

Слабое звено почти любого источника — электролитические конденсаторы. Их ресурс подчиняется правилу Аррениуса, или «правилу 10 градусов»: каждые лишние 10 °C сокращают срок службы вдвое. Конденсатор на 5000 часов при 105 °C проживёт 10 000 часов при 95 °C и все 20 000 при 85 °C. Решает только температура корпуса.

В характеристики это зашито через дерейтинг. Siemens SITOP PSU300S отдаёт полные 120% мощности лишь до +45 °C, а выше срезает ток. Игнорировать график нельзя. Работа «на табличке» при +60 °C — это скрытая перегрузка, и конденсаторы стареют ускоренно.

Был случай на упаковочном производстве. Блок выходил из строя раз в полгода, хотя нагрузка казалась умеренной. Тепловизор показал под потолком +58 °C. Источник стоял в горячей точке у приводов; после переноса вниз и вентилятора отказы прекратились.

Пусковые токи и запас по мощности

Многие потребители при включении тянут ток в разы выше рабочего. Конденсаторы заряжаются, обмотки намагничиваются, и блок на доли секунды получает удар. Без резерва он проседает по напряжению или уходит в отсечку.

Стартовые броски сильнее всего у нескольких типов нагрузки:

• электродвигатели и приводы: пусковой ток до 5-7 номиналов;
• ёмкостные нагрузки и входы частотников: бросок на заряд ёмкости;
• лампы и ТЭНы: холодная нить почти не сопротивляется;
• контакторы и соленоиды: всплеск при втягивании катушки.

Поодиночке они безобидны, но при одновременном пуске перегружают блок; выручает перегрузочный резерв. У Phoenix Contact QUINT POWER статический буст держит 125% постоянно, динамический — 200% в течение 5 секунд. Siemens SITOP в режиме extra power выдаёт 150% на 5 с в минуту.

Простое правило: считайте не среднюю, а пиковую мощность. Сложите стартовые токи узлов, что стартуют разом, и прибавьте 20-30%. С приводом ABB или Siemens без запаса на буст не обойтись. Подобрать источник под пики помогут в Промаир.by — дешевле, чем менять выбитый блок посреди смены.

Что происходит при перегрузке

Когда ток превышает допустимый, источник не сгорает молча, а отрабатывает сценарий защиты. Сначала держит выход, потом ограничивает ток, в крайнем случае обесточивается. Конкретика зависит от схемы и настроек модели.

Типовая реакция качественного блока выглядит так:

1. Кратковременный буст: около 150%, чтобы продавить пуск.
2. Ограничение тока: при долгой перегрузке выход фиксируется.
3. Hiccup-режим: отключается и снова пробует старт.
4. Полное отключение: при замыкании выход гаснет до устранения.

Ступенчатость даёт оборудованию отработать пуск без аварии. У Siemens SITOP при нагрузке 101-149% выход держится около 5 секунд, затем следует отключение, а свыше 150% отсечка срабатывает за 200 мс. Так силовые транзисторы спасаются от пробоя, а пятисекундное окно как раз под разгон двигателя.

Отдельная история — срабатывание автоматов в цепи. Обычный импульсный блок при замыкании не даёт ток для быстрого срабатывания защиты. Phoenix Contact решает это технологией SFB: коротко отдаёт до 6-кратного тока на 12 мс и вышибает стандартный автомат. Исправные ветки работают, повреждённая отсекается.

Как выбрать источник под высокую нагрузку

Надёжность закладывается на этапе выбора, а не подкручиванием по факту. Берите модель с запасом по току 25-30% и сверяйтесь с кривой дерейтинга для своей температуры. Остальное решают монтаж и аккуратная эксплуатация.

Чтобы блок долго тянул нагрузку, держите в уме правила:

• закладывайте резерв по току и сверяйте дерейтинг с температурой шкафа;
• ставьте источник в нижней прохладной зоне с зазорами;
• берите модели с КПД до 95%, вроде SITOP PSU6200: меньше греют шкаф;
• для ответственных линий добавляйте резерв через диодный модуль.

Стоит это копейки на фоне простоя из-за выгоревшего блока. Современные источники вдобавок сами сигналят о перегрузе: SITOP и QUINT передают в контроллер нагрузку, температуру и наработку. Часть моделей предупреждает о близком конце ресурса, и обслуживание становится плановым.

Гарантия тоже намекает на запас: Siemens даёт на SITOP пять лет. Грамотно выбранный блок держит напряжение, переживает пуски и не просится в ремонт. Сомневаетесь в запасе под свои приводы? Загляните в каталог Промаир.by или напишите инженерам — подберут конфигурацию под задачу.
