Парогазогенератор – уникальная разработка БРТЗ

Парогазогенератор – уникальная разработка БРТЗ

Необходимость  парогазогенератора в строительной отрасли

lk;lk

Производство особо прочных бетонных изделий требует строгого  соблюдения определенных температурных и влажностных характеристик. Парогазогенератор  ПГГ-2 предназначен для термовлажностной обработки железобетонных изделий в ямных пропарочных камерах с целью  ускорения процесса выхода готовых изделий (как правило, в течение 8 ч) и основным его преимуществом является высокий коэффициент полезного действия сгорания топлива в КПГ-2 не менее 0,98. При этом практически отсутствует недожог подаваемого топлива.

Перечислим уникальные свойства инновационной установки: сжигание топлива непосредственно в камере пульсирующего горения, охлаждение камеры водой (кстати, используется обычная водопроводная без какой либо дополнительной обработки), получение водяного пара, смешение его с продуктами пульсирующего горения, и дальнейшая подача парогаза на обрабатываемый объект.

Практическое применение парогазогенераторов ПГГ-2

Сокращение времени производства строительных материалов и изделий, в частности – железобетонных изделий (балки, перекрытия, лестничные марши, трубы и т.п.) требует тепловлажностной обработки по определенной, технологически обоснованной  программе.

Обычно для этого используется водяной пар низких параметров (температуры до 100° С, и давления, превышающего атмосферное), который вырабатывается в парогенераторах обычных производственных котельных. Энергетика этого процесса имеет низкую эффективность (большие потери теплоты в котлах, паропроводах, высокая температура «обратки»). Не стоит списывать со счета и большие капитальные затраты (котельные, дымовые трубы, теплотрассы). На практике мы имеем выброс в атмосферу горячих отработанных газов (энергетические потери и экологическая нагрузка). Новый разработанный «Брестским радиотехническим заводом» парогазогенератор позволяет отказаться от использования котельных и сопутствующих им сооружений, которые далеко не всегда расположены в непосредственной близости от места строительства объектов. Для небольших заводов, особенно для отдельно стоящих пропарочных камер, это создает весьма ощутимый экономический эффект.

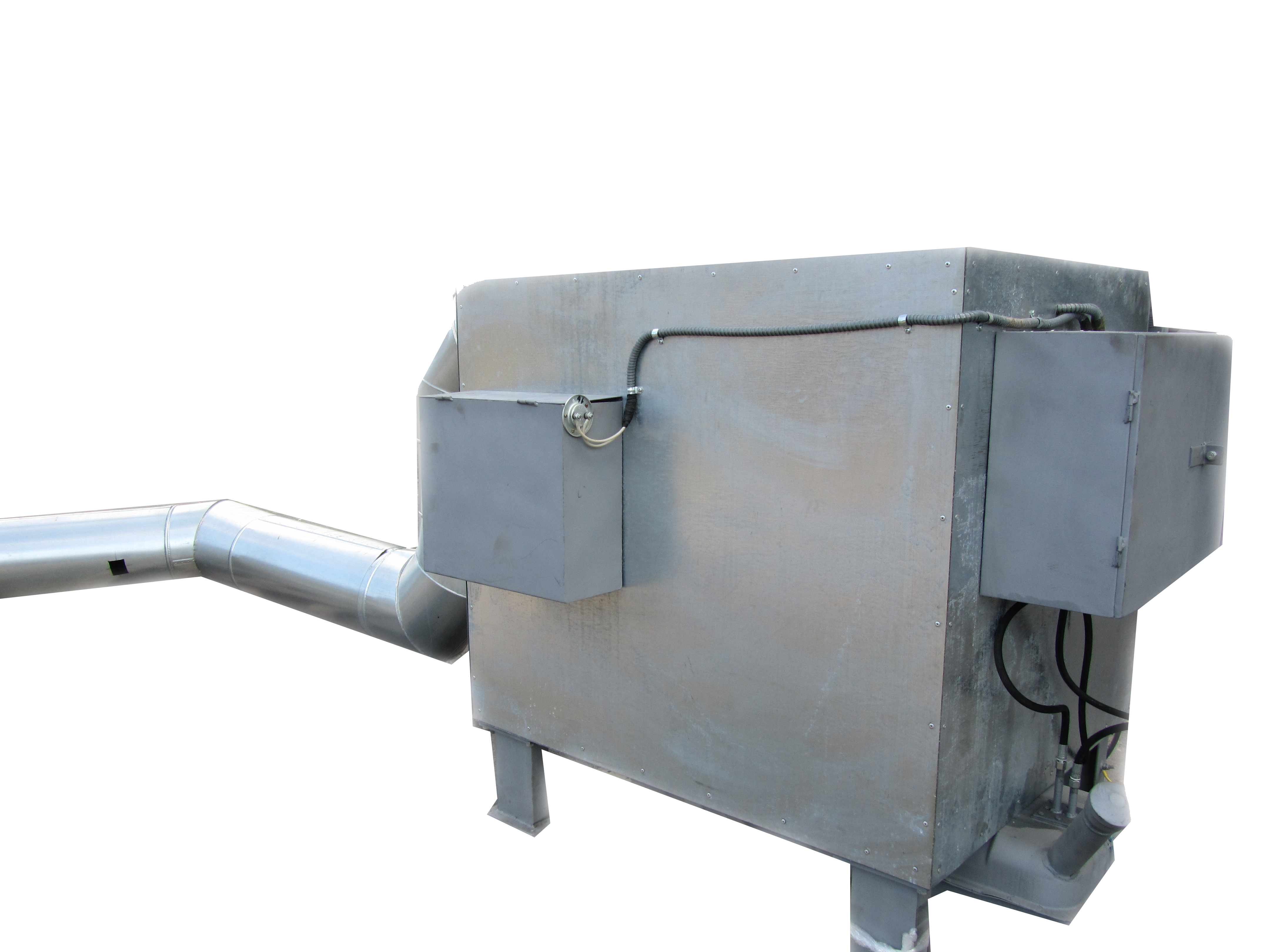

Парогазогенератор ПГГ-2 – компактное и достаточно мобильное устройство

Каркас ПГГ-2 состоит из корпуса водяной ванны и корпуса шумоглушителя. В корпусе водяной ванны установлена камера пульсирующего горения, предназначена для обеспечения горения жидкого дизельного топлива в пульсирующем режиме. Вода, превращается в пар, который смешивается с продуктами сгорания. Причем топливо сгорает практически полностью, отсутствуют недожоги. В результате чего мы получаем чистый парогаз, который и  подается в пропарочную камеру.

Небольшие габариты, простота обслуживания позволяют устанавливать агрегат в любом месте, где существует в нем необходимость, к примеру, непосредственно в цеху пропарочной камеры.
Внедрение парогазогенератора ПГГ-2 позволит значительно сократить время производства продукции.

Кратко перечислим основные достоинства новой разработки, выпускаемой «Брестским радиотехническим заводом».

– Высокий коэффициент полезного действия сгорания топлива в ПГГ-2 не менее 0,98 и отсутствие недожогов топлива.

– Использование технической водопроводной воды без ее специальной обработки.

– Небольшие габариты и масса ПГГ-2, возможность его быстрой переустановки, транспортабельность, небольшое энергопотребление, низкое давление парогазовой смеси.

– Потребление теплоснабжения и подача СО (КПД=0,9).

– Потребность в обслуживающем персонале – 1 человек.

Отсутствие затрат на:

– помещение котельной.

– оборудование (котлы ДКВР (двухбарабанный котел водотрубный реконструированный) -25).

– теплопроцессы с утеплением.

– воду для подачи пара.

– водоочистку.

– канализацию.

Получение парогазовой смеси (водяной пар + чистые продукты сгорания CО2 и Н2О) атмосферного давления, для пропарки отлитых изделий и конструкций. То есть благодаря термической обработке, железо-бетонные изделия набирают за 9-11 часов такие же параметры, как в обычных условиях за 6-12 дней.

Парогазогенератор ПГГ-2  не модель, а действующая установка

Парогазогенератор был изготовлен в минимальных технологических условиях и смонтирован более года назад у пропарочной камеры, и быстро введен в эксплуатацию. Его разработка произведена в сжатые сроки, и не потребовала освоения рабочими дополнительной энергетической квалификации. Доводка, обслуживание и удобство в ремонте (который практически и не требовался данному изделию), за все время его функционирования не вызвали никаких затруднений. Аппарат разработки «Брестского радиотехнического завода» намного дешевле зарубежных аналогов (не уступает им в эффективности и производительности). Мы целенаправленно не применяли при его создании излишней автоматизации, что значительно уменьшило цену. Требования правил техники безопасности легко обеспечиваются условиями эксплуатации: аппарат остановился – нет звука, нет подачи топлива, снижение уровня воды – срочное отключение (автоматическое прекращение подачи топлива). И поэтому можно смело утверждать, что парогазогенератор действительно уникальная разработка БРТЗ.

Основные технические характеристики парогазогенератора ПГГ-2

Наименование параметров

Единицы измерения

Значение

1

Номинальная теплопроизводительность

КВт

95

2

Коэффициент полезного действия

-

0,9

3



3.1

Вид топлива: дизельное

ГОСТ 305-82

Расход топлива

кг/час

До 10,5

4

Характеристика парогазовой смеси:

-производительность

-объем

-давление (избыточное)

-температура

-относительная влажность



кг/час

м3/час

Па

Со

%



180

330

10-50

До 200

100

5

Уровень шума с учетом системы шумоизоляции

Дб

80

6



6.1

Расход питательной воды (техническая водопроводная)

Давление воды



кг/час

МПа



160

0,2

7

Напряжение питающей электрической сети

В

220 ±10%

8

Частота электрической сети

Гц

50

9

Максимальная потребляемая мощность электрооборудования ПГГ-2

Вт

1400

10

Класс электробезопасности



I

11

Габариты:

-ширина

-длина

-высота



мм

мм

мм



1130

1770

1310

12

12.1

12.2

12'1

Масса (без воды и топлива) не более

Масса воды не более

Масса топлива не более

Масса с водой и топливом не более

кг

кг

кг

кг

500

170

70

740

13

Средний ресурс работы ПГГ-2 (за исключением средств автоматизации и контрольно-измерительных приборов)

лет

5

Гарантийный срок  работы Парогазогенератора ПГГ  - 12 месяцев со  дня изготовления и запуска у заказчика. Срок службы – не менее 3-х лет.
